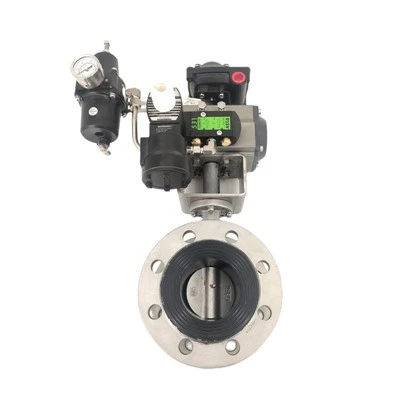

Supapă pneumatică fluture

Ce este supapa pneumatică fluture?

O supapă fluture pneumatică este un tip de supapă care utilizează presiunea aerului pentru a controla fluxul de fluide printr-o țeavă sau tub. Este format dintr-un disc sau o placă care se rotește în jurul unei axe centrale pentru a controla cantitatea de fluid care trece prin supapă. Supapa este de obicei acționată printr-un actuator pneumatic care deschide sau închide supapa pe baza modificărilor presiunii aerului.

Avantajele supapei pneumatice fluture

Operare rapidă și ușoară
Supapele pneumatice fluture pot fi deschise sau închise rapid și ușor cu simpla rotire a unui mâner sau apăsarea unui buton. Acest lucru le face ideale pentru aplicațiile în care timpii de răspuns rapid sunt critici, cum ar fi în situații de urgență.

Întreținere redusă
Cu mai puține piese decât majoritatea celorlalte tipuri de supape, supapele pneumatice fluture necesită mai puțină întreținere și sunt mai puțin probabil să se defecteze. Ele sunt, de asemenea, mai puțin susceptibile la uzură, coroziune și scurgeri.

Design simplu
Robinetele pneumatice fluture au un design simplu, ceea ce le face ușor de instalat și integrat în sistemele existente. De asemenea, ocupă mai puțin spațiu decât alte tipuri de supape, făcându-le ideale pentru aplicații în care spațiul este limitat.

Opțiuni comutatoare de limită
Vanele pneumatice fluture pot fi echipate cu întrerupătoare de limită care oferă feedback cu privire la poziția supapei, permițând un control mai bun al procesului și o automatizare.

De ce să ne alegeți?

Calitate superioară

Produsele noastre sunt fabricate sau executate la standarde foarte înalte, folosind cele mai bune materiale și procese de fabricație.

Serviciu online 24 de ore

Încercăm să răspundem tuturor preocupărilor în termen de 24 de ore, iar echipele noastre vă stau mereu la dispoziție în caz de urgență.

Control de calitate

Avem personal profesionist care să monitorizeze procesul de producție, să inspecteze produsele și să ne asigurăm că produsul final îndeplinește standardele, liniile directoare și specificațiile necesare la nivel de calitate.

Experiență bogată

Dedicat unui control strict al calității și unui serviciu atent pentru clienți, personalul nostru experimentat este întotdeauna disponibil pentru a discuta cerințele dumneavoastră și pentru a asigura satisfacția completă a clienților.

Tipuri de supapă fluture pneumatică

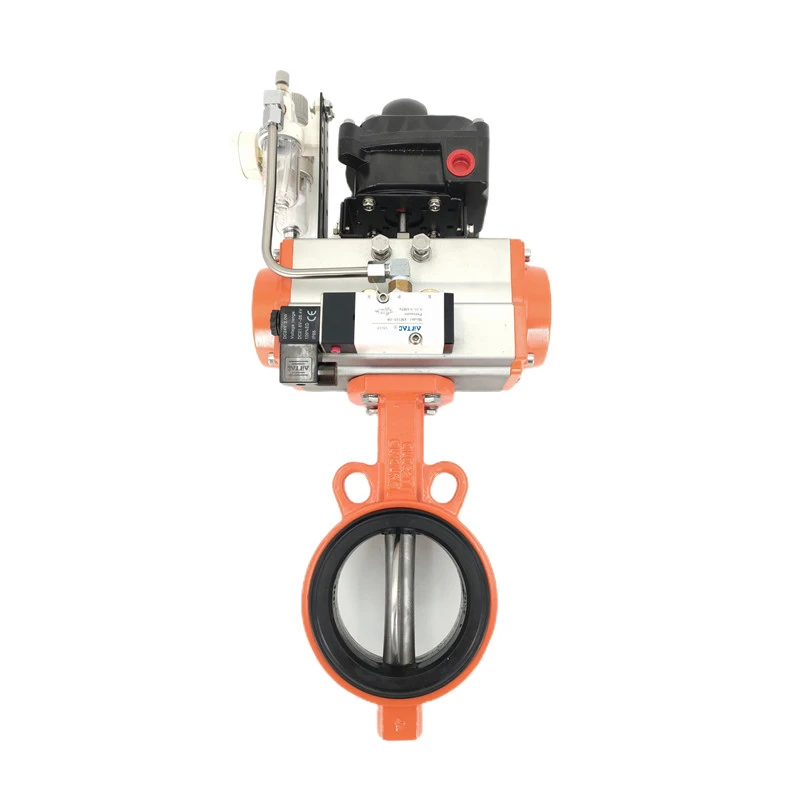

Supapă fluture tip napolitană
Supapa fluture tip napolitana este cel mai comun tip de supapă fluture utilizată în majoritatea aplicațiilor. Această supapă este intercalată între două flanșe, făcându-l ușor de instalat între țevi. Discul supapei este poziționat în centrul conductei și poate fi deschis sau închis printr-un sfert de tură al actuatorului. Acest tip de supapă este utilizat în aplicații cu presiune medie și temperatură joasă.
Supapă tip fluture
Supapele tip fluture sunt similare cu supapele tip wafer în ceea ce privește designul, dar au urechi pe corpul supapei care pot fi utilizați pentru a fixa supapa pe conductă. Aceste urechi sunt filetate, iar șuruburile sunt folosite pentru a atașa supapa la conductă. Supapele tip ureche sunt utilizate în aplicații de înaltă presiune și necesită mai puțin spațiu pentru instalare decât supapele tip wafer.

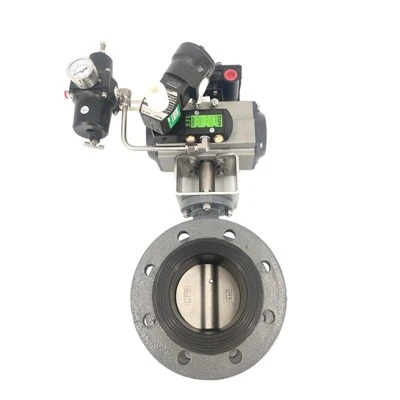

Supapă fluture cu flanșă
Supapa fluture cu flanșă este similară cu supapa tip wafer, dar are flanșe pe ambele părți care pot fi prinse cu șuruburi pe conductă. Acest tip de supapă este utilizat în aplicații de înaltă presiune și temperatură înaltă în care supapa trebuie să fie atașată în siguranță la conductă.
Supapă fluture de înaltă performanță
Supapele fluture de înaltă performanță sunt proiectate pentru aplicații mai solicitante, unde este necesară o închidere strânsă. Aceste supape folosesc scaune metalice mai degrabă decât elastomeri și pot face față la temperaturi și presiuni mai mari decât supapele fluture standard. Supapele fluture de înaltă performanță sunt utilizate în industrii precum producerea de energie, petrol și prelucrarea chimică.

Materialul supapei pneumatice fluture

Materialul folosit pentru supapele fluture pneumatice variază în funcție de aplicația specifică. În general, corpurile supapelor fluture sunt realizate din fontă, fontă ductilă, oțel carbon, oțel inoxidabil sau plastic. Materialele de etanșare pentru scaun și disc pot include epdm, nbr, ptfe, metal sau combinații ale acestor materiale. Alegerea materialului este influențată de factori precum temperatura, presiunea, mediul, mediul corosiv și cerințele de igienă.

Aplicarea supapei pneumatice fluture

Industrii chimice

Supapele fluture pneumatice sunt utilizate pe scară largă în industriile chimice pentru a controla fluxul de substanțe chimice și solvenți. În aceste aplicații, supapele sunt utilizate pentru a preveni scurgerile sau curgerea substanțelor chimice în direcția greșită, ceea ce poate cauza probleme grave, cum ar fi contaminarea sau accidentele.

Industriile farmaceutice

Supapele fluture pneumatice sunt, de asemenea, folosite în industria farmaceutică pentru a controla fluxul de fluide și gaze în diferite procese. În aceste aplicații, supapele sunt folosite pentru a menține condiții sanitare stricte și pentru a preveni orice contaminare a produselor.

Industriile alimentare și a băuturilor

Supapele pneumatice fluture sunt utilizate pe scară largă în industria alimentară și a băuturilor pentru a controla fluxul de fluide în diferite procese, cum ar fi amestecarea, ambalarea și curățarea. Aceste supape sunt proiectate pentru a îndeplini standardele sanitare stricte cerute în aceste industrii.

industriile HVAC

Supapele fluture pneumatice sunt utilizate în sistemele HVAC (încălzire, ventilație și aer condiționat) pentru a regla fluxul de aer și apă. În aceste aplicații, supapele sunt utilizate pentru a controla nivelul de temperatură și umiditate în diferite zone ale clădirii.

Stații de tratare a apei

Supapele fluture pneumatice sunt utilizate în stațiile de tratare a apei pentru a controla fluxul de apă și substanțe chimice în diferite procese, cum ar fi filtrarea, dezinfecția și sedimentarea. Aceste supape sunt proiectate pentru a rezista la medii corozive și pentru a asigura o funcționare fiabilă.

Industriile petrolului și gazelor

Supapele fluture pneumatice sunt utilizate în industria petrolului și gazelor pentru a controla fluxul de fluide și gaze în diferite procese, cum ar fi forarea, rafinarea și transportul. Aceste supape sunt proiectate pentru a rezista la presiuni și temperaturi ridicate și pentru a asigura o funcționare sigură și fiabilă.

Procesul de supapă pneumatică fluture

Deschiderea supapei
Pentru a deschide supapa, servomotorul primește un semnal de la sistemul de comandă, care apoi aplică presiune de aer asupra cilindrului. Cilindrul transformă această presiune în mișcare liniară, care împinge tija supapei, determinând rotirea discului în sensul acelor de ceasornic și astfel supapa este deschisă.
Reglarea fluxului
Odată ce supapa este deschisă, reglează debitul controlând unghiul discului. Discul poate fi rotit cu până la 90 de grade pentru a deschide sau a închide complet supapa sau în orice poziție între ele pentru a permite debitul reglat.
Dirijarea fluxului
Discul supapei poate fi proiectat pentru a direcționa fluxul de fluid prin conductă. De exemplu, discul poate fi modelat pentru a se asigura că fluxul este direcționat de la o parte a supapei la cealaltă, reducând turbulența și minimizând impactul debitului asupra conductei.
Închiderea supapei
Pentru a închide supapa, actuatorul pneumatic primește un alt semnal care apoi reduce presiunea aerului în cilindru. Arcul din interiorul actuatorului împinge tija supapei înapoi în poziția inițială, determinând rotirea discului în sens invers acelor de ceasornic, închizând astfel supapa.
Monitorizarea
Pe lângă reglarea debitului fluidului, supapa poate oferi și feedback sistemului de control despre condițiile procesului. De exemplu, poate indica poziția supapei, presiunea în conductă și temperatura.

Componentele supapei pneumatice fluture

01/

Corp
Corpul supapei este carcasa exterioară care adăpostește celelalte componente. De obicei, este fabricat din fontă, oțel inoxidabil sau plastic, în funcție de aplicație.

02/

Disc
Discul este componenta plată, circulară, care reglează fluxul de fluide, gaze și nămoluri. Este de obicei realizat din metal sau materiale sintetice, cum ar fi ptfe sau epdm.

03/

Tulpina
Tija este componenta care conectează discul de actuator. Controlează mișcarea discului și poate fi proiectat pentru diferite condiții de funcționare, cum ar fi presiune ridicată sau temperatură ridicată.

04/

Actuator
Servomotorul este componenta supapei care controlează deschiderea și închiderea discului. Este alimentat de obicei cu aer comprimat sau gaz și poate fi acționat de la distanță sau manual.

05/

Sigilii
Garniturile sunt componentele care previn scurgerile în jurul supapei. Acestea sunt de obicei fabricate din cauciuc sau alți elastomeri și sunt proiectate pentru a rezista fluidului sau gazului specific care curge prin supapă.

06/

Rulmenți
Rulmenții sunt componentele care susțin tija și discul și le permit să se rotească fără probleme. Sunt de obicei fabricate din metal sau plastic și sunt proiectate pentru frecare scăzută pentru a reduce uzura.

Întreținerea supapei pneumatice fluture

Verificați regulat scaunele supapelor
Scaunele supapelor sunt responsabile pentru etanșarea supapei și prevenirea scurgerilor. Dacă scaunele supapelor devin deteriorate sau uzate, pot apărea scurgeri. Verificarea regulată a scaunelor supapelor pentru uzură este importantă pentru a preveni scurgerile.
Lubrifiați supapa
Ungerea supapei fluture pneumatice ajută la prevenirea coroziunii și reduce uzura pieselor în mișcare. Utilizați un lubrifiant de înaltă calitate compatibil cu materialul supapei.
Inspectați actuatorul
Servomotorul este responsabil pentru deschiderea și închiderea supapei. Inspectați regulat actuatorul pentru orice semne de deteriorare sau uzură. Asigurați-vă că servomotorul funcționează corect, testându-i regulat funcționarea.
Curățați corpul supapei
Este important să curățați regulat corpul supapei pentru a preveni acumularea de sedimente sau resturi. Utilizați un detergent ușor și apă pentru a curăța corpul supapei.
Verificați alimentarea cu aer
Alimentarea cu aer este esențială pentru funcționarea supapei fluture pneumatice. Asigurați-vă că sursa de aer este curată și uscată și că presiunea este în intervalul recomandat.
Testați supapa
Este important să efectuați teste regulate asupra supapei fluture pneumatice pentru a vă asigura că aceasta funcționează corect. Testați supapa cel puțin o dată pe an pentru a vă asigura că funcționează corect.

Precauții ale supapei pneumatice fluture

Instalare

Este esențial să vă asigurați că supapa este instalată corect. Supapa trebuie instalată într-un mediu curat și uscat și nu ar trebui să fie expusă la temperaturi extreme, la lumina soarelui sau la gaze corozive/murde.

Mediul de operare

Mediul de operare trebuie să fie liber de orice obstacole, resturi sau orice alt material care poate împiedica funcționarea lină a supapei. În plus, supapele nu trebuie supuse la presiune ridicată, schimbări bruște de presiune sau debite mari, deoarece acest lucru poate deteriora supapa.

Întreținere periodică

Întreținerea regulată a supapei este esențială pentru funcționarea lină și durata de viață lungă. Supapa trebuie curățată și lubrifiată periodic și orice piesă uzată sau deteriorată trebuie înlocuită prompt.

Echipament de siguranta

Asigurați-vă întotdeauna că operatorii poartă echipament de siguranță adecvat în timpul manipulării și acționării supapei. Acestea pot include mănuși, protecție pentru ochi/urechi și măști respiratorii pentru a preveni orice rănire sau expunere la particule periculoase.

Închidere de urgență

Supapa trebuie să fie echipată cu un mecanism de oprire de urgență, care poate fi activat în cazul oricărei defecțiuni sau urgențe. Acest mecanism asigură închiderea automată a supapei, prevenind orice deteriorare a sistemului.

Cum să alegi valva fluture pneumatică

Mărimea și tipul supapei
Primul lucru pe care trebuie să-l faceți este să determinați dimensiunea și tipul de supapă fluture de care aveți nevoie. Luați în considerare debitul, presiunea și temperatura mediului pe care îl manipulați, precum și dimensiunea conductei și tipul de conexiune. Supapele fluture vin într-o varietate de dimensiuni, variind de la câțiva centimetri la câțiva picioare în diametru. Cele mai obișnuite tipuri de supape fluture sunt napolitane, urechi și cu flanșă.
Material
Alegeți un material de supapă care este compatibil cu mediul pe care îl veți manipula. Materialele comune includ oțel inoxidabil, oțel carbon, fontă și plastic. Factori precum temperatura, presiunea și compoziția chimică a mediului pot afecta alegerea materialului.
Servomotor de supapă
Un actuator pneumatic este una dintre cele mai populare opțiuni pentru supapele fluture. Utilizează aer comprimat pentru a deschide și închide supapa, făcându-l ideal pentru procesele automate. Luați în considerare dimensiunea și tipul actuatorului necesare pentru a asigura funcționarea corectă a supapei. Actuatoarele sunt disponibile în diferite dimensiuni, de la mici la mari, și pot fi cu dublă acțiune sau cu retur prin arc.
Cerințe de cuplu
Cuplul necesar pentru deschiderea și închiderea supapei este un alt aspect critic. Asigurați-vă că selectați o supapă cu un cuplu suficient pentru a gestiona presiunea și debitul necesar. Un cuplu insuficient poate duce la neînchiderea completă a supapei, ceea ce duce la scurgeri, în timp ce un cuplu excesiv poate cauza deteriorarea mecanică a supapei sau a actuatorului.
Certificare și conformitate
Verificați dacă supapa respectă standardele relevante ale industriei, cum ar fi institutul american de petrol (api) sau organizația internațională de standarde (iso). Căutați mărci de certificare pentru a vă asigura că supapa îndeplinește aceste standarde și poate gestiona mediile și condițiile specifice în care va fi utilizat.
Mentenanță și reparații
Alegeți o supapă ușor de întreținut și reparat. Supapa trebuie să aibă piese simple, accesibile, care să poată fi înlocuite cu ușurință în caz de deteriorare sau uzură. Dacă este posibil, căutați supape care au o durată de viață lungă și necesită întreținere minimă.

Cum se instalează o supapă pneumatică fluture

01/

Pregătiți materialele
Înainte de a instala supapa fluture pneumatică, asigurați-vă că aveți toate instrumentele și materialele necesare. Aceasta include supapa fluture pneumatică, hardware-ul de montare și orice adeziv sau elemente de fixare necesare. Este important să verificați recomandările producătorului pentru unelte și materiale specifice, deoarece acestea pot varia în funcție de tipul și marca de supapă fluture pneumatică.

02/

Localizați zona de instalare
Identificați locația în care va fi instalată supapa fluture pneumatică și asigurați-vă că zona este curată și fără reziduuri. Dacă supapa fluture pneumatică este instalată într-o țeavă, asigurați-vă că țeava este curată și fără obstacole sau blocaje.

03/

Asamblați supapa fluture pneumatică
Asamblați supapa fluture pneumatică aliniind corpul supapei, capota și scaunele. Înșurubați capacul pe corpul supapei și asigurați-vă că capacul este bine fixat. Aliniați scaunele corpului supapei și introduceți țeava sau fitingurile în corpul supapei.

04/

Instalați supapa fluture pneumatică
Instalați supapa fluture pneumatică aliniind-o cu țeava sau fitingurile și poziționând-o în locația dorită. Aplicați presiune pe supapa fluture pneumatică pentru a aseza scaunele și asigurați-vă că supapa este poziționată corect. Utilizați adezivul sau elementele de fixare necesare pentru a fixa supapa fluture pneumatică în poziție și asigurați-vă că supapa este orizontală și la nivel.

Principiul de funcționare Supapă pneumatică fluture

Supapa fluture pneumatică este o supapă acționată manual care utilizează un actuator pneumatic pentru a controla fluxul de fluid printr-o țeavă sau sistem. Acesta constă, de obicei, dintr-un corp de supapă, un mâner, o capotă și un actuator pneumatic. Corpul supapei este o carcasă cilindrice care găzduiește mecanismul supapei, iar mânerul este o componentă în formă de pană care este utilizată pentru a deschide și închide supapa. . Capota este o componentă asemănătoare unui manșon care se așează peste corpul supapei și formează o etanșare între corpul supapei și țeavă sau fitinguri. Servomotorul pneumatic este o componentă cilindrică care este atașată de corpul supapei și conține un piston care este activat de aer comprimat.

Certificari

Fabrica noastra

Compania ocupă o suprafață totală de peste 3,000 metri pătrați. Există mai mult de 50 de angajați și tot felul de echipamente principale de producție mari și mijlocii excelente, precum și echipamente și instrumente principale de inspecție și testare.

FAQ

Î: Care este scopul supapei fluture?

R: Supapele fluture sunt folosite acolo unde spațiul este limitat. Spre deosebire de supapele cu șartă, supapele fluture pot fi folosite pentru reglarea sau reglarea debitului, precum și în poziția complet deschis și complet închis. Pierderea de presiune printr-o supapă fluture este mică în comparație cu supapa cu poartă.

Î: Care este diferența dintre o supapă fluture și o supapă de acţionare?

R: Un actuator (ca parte a supapei fluture acţionate) este de obicei un dispozitiv mecanic care preia energie, de obicei creată de aer, electricitate sau lichid, şi o transformă într-un fel de mişcare. O supapă fluture este o supapă utilizată pentru reglarea debitului în care discul ia forma unui disc.

Î: Când să nu folosiți o supapă fluture?

R: Supapele fluture nu sunt proiectate pentru a gestiona solide uscate în vrac. Au fost proiectate pentru aplicații pe gaz și lichide. Abrazivitatea solidelor uscate în vrac se erodează pe supapele fluture până la punctul în care acestea nu mai etanșează corespunzător și trebuie înlocuite.

Î: Sunt supapele fluture bune pentru controlul debitului?

R: Există o gamă largă de aplicații pentru când supapele fluture sunt ideale pentru utilizare ca supapă de control al debitului de fluid. Ele pot fi utilizate pentru liniile de capacitate din magazine și funcționează bine în aplicațiile de șlam și apă cu volum mare.

Î: Ce este o supapă fluture cunoscută și sub numele?

R: Supapa fluture este clasificată ca supapă cu un sfert de tură. Funcționează ca o supapă cu bilă pentru închidere rapidă, dar spre deosebire de o supapă cu bilă, supapa fluture se poate deschide și închide treptat. Această diferență înseamnă că discul este întotdeauna prezent în flux și permite o scădere a presiunii.

Î: Care este cea mai frecventă utilizare a supapei fluture?

R: Funcția principală a supapelor fluture este de a regla fluxul de fluide într-o conductă. Elementul în formă de disc poate fi rotit la orice unghi între 0 și 90 de grade, permițând controlul precis asupra debitului.

Î: Sunt supapele fluture bune pentru presiune înaltă?

R: O supapă fluture are o deschidere restricționată între 30-80 grade, ceea ce le face eficientă pentru aplicații de reglare la presiune joasă. Cu toate acestea, presiuni mai mari pot obține rezultate mai bune cu o supapă cu glob.

Î: Cum îți dai seama dacă o supapă fluture este deschisă sau închisă?

R: Când mânerul este paralel cu supapa, este închis, iar când este perpendicular pe supapă, este deschis. Supapele fluture sunt potrivite pentru utilizarea în irigarea grădinii și sunt, de asemenea, utilizate în mod obișnuit în aplicații care restricționează spațiul. Au un design zvelt care le face ideale pentru spațiile strânse.

Î: Pot fi folosite supapele fluture pentru aer?

R: Atât robinetele fluture, cât și cele cu bilă au propriile lor avantaje și pot fi potrivite pentru conductele de aer, în funcție de cerințele specifice ale aplicației. Supapele fluture sunt cunoscute pentru designul lor simplu și compact, care permite funcționarea rapidă și obstrucția minimă a fluxului de aer.

Î: Sunt supapele fluture fiabile?

R: Supapele fluture din oțel inoxidabil sunt foarte fiabile și sunt potrivite pentru o gamă largă de aplicații industriale. Designul supapei asigură că poate regla debitul rapid, precis și eficient, rezultând o performanță îmbunătățită a sistemului.

Î: Cum identific o supapă fluture?

R: Supapele fluture își iau numele de la forma corpului și a elementelor de închidere. Au un design simplu care constă din mai puține piese, ceea ce face repararea și întreținerea ușoare. Corpul supapei - supapele fluture au corpuri care se potrivesc între două flanșe de țeavă. Există două tipuri de corpuri de supapă, tipul cu ureche și tipul napolitan.

Î: Care este presiunea pe o supapă fluture?

R: O supapă tip fluture tip ureche utilizată în serviciul de blocare are în general o presiune redusă. De exemplu, o supapă tip fluture montată între două flanșe are o presiune nominală de 1,000 kpa (150 psi). Aceeași supapă montată cu o flanșă, în funcționare fără capăt, are o valoare nominală de 520 kpa (75 psi).

Î: Câte tipuri de supape fluture există?

R: Discul se deschide și se închide cu o rotație cu cuplu redus de 90 de grade și funcționează pentru orice aplicație compatibilă. Acestea tind să coste mai puțin și au o greutate mai mică, așa că sunt preferate față de alte tipuri de supape. Supapele fluture se disting adesea prin cele trei tipuri principale: offset zero, dublu sau triplu.

Î: De ce se numește supapă fluture?

R: Denumirea „supapă fluture” a fost dezvoltată deoarece discul supapei seamănă cu aripile unui fluture când este deschis pe jumătate. Discul este situat în centrul țevii și se rotește pe tijă pentru a controla debitul. Asemănarea cu un fluture este vitală, de unde și numele.

Î: Sunt supapele fluture scumpe?

R: În condiții normale, în aceleași specificații, diametru și material, supapele fluture sunt mai accesibile în comparație cu supapele cu poartă. Supapele cu gură pot avea prețuri mai mici decât supapele fluture de dimensiuni mai mici, dar și prețul lor crește rapid odată cu creșterea diametrului calibrului.

Î: Puteți bloca o supapă fluture?

R: Dispozitivele de blocare a supapei fluture împiedică rotirea mânerului supapei pentru a deschide supapa și a restabili energia prin conductă. Este necesar un lacăt pentru a se asigura că blocarea nu este îndepărtată de către personal neautorizat.

Î: Care este direcția de curgere a unei supape fluture?

R: Când vorbim despre direcția fluxului printr-o supapă fluture, debitul este descris în mod obișnuit ca fie către „partea scaunului” sau „partea fără scaun” a supapei, fie către „partea plată” sau „partea cupolă” a supapei. disc.

Î: Supapele fluture au nevoie de garnituri?

R: În general, noile supape fluture cu etanșare moale pot fi sigilate fără garnituri. Dacă este o supapă veche, este necesar să se ia în considerare problema îmbătrânirii. Supapele fluture cu etanșare moale vin în general cu o garnitură, care nu poate fi instalată, dar depinde de aplicarea supapei fluture cu etanșare moale.

Î: O supapă fluture ar trebui să fie verticală sau orizontală?

R: În multe instalații, arborele este adesea instalat drept în sus, iar aceste configurații vor funcționa foarte bine timp de mulți ani. Dar, pentru cea mai lungă durată de viață, poziția preferată pentru un astfel de serviciu este cu arborele poziționat orizontal (paralel cu conducta).

Î: Cum testați presiunea unei supape fluture?

R: Pentru a testa performanța de etanșare a unei supape fluture, mediul de testare trebuie introdus de la capătul de intrare mediu. Asigurați-vă că placa fluture este deschisă, celălalt capăt închis și injectați mediul de testare la presiunea specificată de cerințele dvs. de testare.

Suntem cunoscuți ca unul dintre cei mai importanți producători și furnizori de supape fluture pneumatice din China. Vă rugăm să nu ezitați să cumpărați supapă fluture pneumatică de înaltă calitate fabricată în China aici din fabrica noastră. Contactați-ne pentru mai multe detalii. supapă de fluture pneumatică durabilă, Accesorii de supapă cu fluturi pneumatice, Controlul pneumatic al valvei fluture
