Supapele fluture pot fi clasificate în diferite moduri pe baza diferitelor dimensiuni, cum ar fi structura, performanța de etanșare și metoda de acționare. Cele mai comune trei clasificări și tipurile lor corespunzătoare sunt după cum urmează:
1, Clasificare după tipul de etanșare (una dintre cele mai importante categorii)
•Supape fluture cu etanșare moale-
￮Perechea de etanșare este compusă dintr-un material elastic (cum ar fi cauciucul, teflonul etc.) și metal. Etanșarea se realizează prin deformarea materialului elastic,rezultând o performanță excelentă de etanșare(scurgerea este de obicei mai mică sau egală cu 0,01%). Sunt potrivite pentru utilizare cu medii ne-corozive, cum ar fi apa, aerul și uleiul, dar cu cerințe ridicate privind scurgerile.
￮Dezavantaje: rezistență limitată la temperatură și presiune (etanșările din cauciuc au, în general, o rezistență la temperatură mai mică sau egală cu 120 de grade, teflon mai mică sau egală cu 200 de grade) și sunt susceptibile la coroziune de la medii precum acizi puternici și alcalii.
•Supape fluture cu etanșare tare-
￮Perechea de etanșare este compusă din metal și metal (cum ar fi oțel inoxidabil și oțel turnat). Prelucrarea de precizie asigură o potrivire strânsă între suprafețele de etanșare. Oferă o rezistență puternică la temperatură și presiune (temperaturi de până la 425 de grade și presiuni de până la PN40 și mai mari), făcându-le potrivite pentru utilizare cu medii corozive la temperatură înaltă, presiune înaltă, precum abur, canalizare și soluții acide și alcaline. Dezavantaje: Performanța etanșării este ușor inferioară etanșărilor moi (scurgerea este de obicei mai mică sau egală cu 0,1%) și este necesară o precizie mai mare de prelucrare.
2, Clasificare după tipul structural (pe baza metodei de conectare a discului)
• Supapă fluture cu etanșare centrală
￮Axa de rotație a discului este situată pe linia centrală a căii de curgere. Când este închis, discul atinge complet scaunul supapei, realizând o etanșare. Această structură simplă și costul redus sunt benefice, dar deoarece discul este supus unor forțe semnificative de impact din partea mediului, este potrivit pentru țevi de joasă presiune, cu diametru mic-(în general DN mai mic sau egal cu 200 mm), cum ar fi țevile de alimentare cu apă și drenaj rezidențial.
•Supape fluture excentrice
￮Axa de rotație a discului este decalată față de centru și vine în diferite configurații excentrice (cum ar fi excentric simplu, dublu și triplu):
￮Excentric unic: axa este decalată față de suprafața de etanșare, reducând frecarea dintre disc și scaun și crescând durata de viață. Potrivit pentru aplicații cu presiune medie și joasă.
￮Excentric dublu: axa este decalată atât față de centru, cât și față de suprafața de etanșare, reducând și mai mult frecarea și facilitând deschiderea și închiderea. Aplicabil pe scară largă.
￮Triplu excentric: Pe baza configurației dublu excentric, se adaugă un decalaj unghiular pentru a obține deschiderea și închiderea „frecare zero” între disc și scaun. Acesta este designul principal pentru supapele fluture cu etanșare tare-și este potrivit pentru presiune ridicată, temperatură-înaltă și diametru- mare
conducte (DN mai mare sau egal cu 300 mm).
3, Clasificare după metoda de conducere (pe baza metodei de operare)
￮Acționat manual prin intermediul unui mecanism de roată de mână, mâner sau angrenaj melcat. Acestea prezintă o structură simplă și un cost redus, ceea ce le face potrivite pentru aplicații cu diametru mic,-de frecvență joasă (cum ar fi întreținerea conductelor mici și supapele civile).

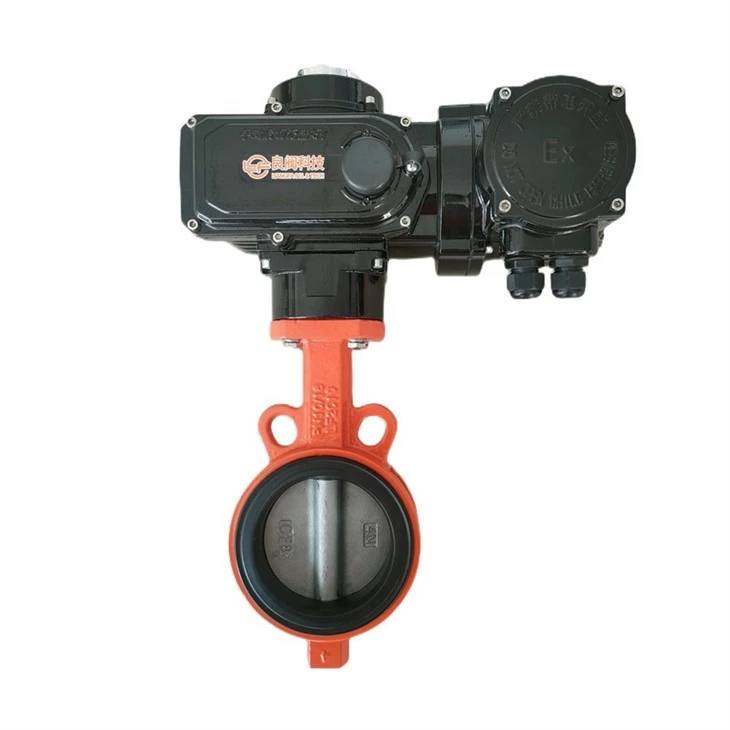

￮Alimentate de un actuator electric (motor-angrenaj/turbină acționate de motor), acestea permit controlul de la distanță și operarea automată, oferă o precizie ridicată (capabile să regleze debitul) și sunt potrivite pentru conducte mari și sisteme automate (cum ar fi liniile de producție industriale și sistemele municipale de alimentare cu apă).
￮Acționate de un actuator pneumatic (acționat cu cilindru-), oferă un răspuns rapid (timpi scurti de deschidere și închidere) și sunt potrivite pentru medii inflamabile și explozive (fără risc de scântei) sau condiții care necesită o comutare rapidă (cum ar fi oprirea de urgență a conductelor chimice).
Pe lângă cele trei categorii menționate mai sus, valvele fluture pot fi clasificate și după calibru (mic/mediu/mari) și material (fontă, oțel inoxidabil etc.). Alegerea tipului în aplicația reală ar trebui să se bazeze pe caracteristicile mediului, presiune și temperatură și cerințele operaționale.
