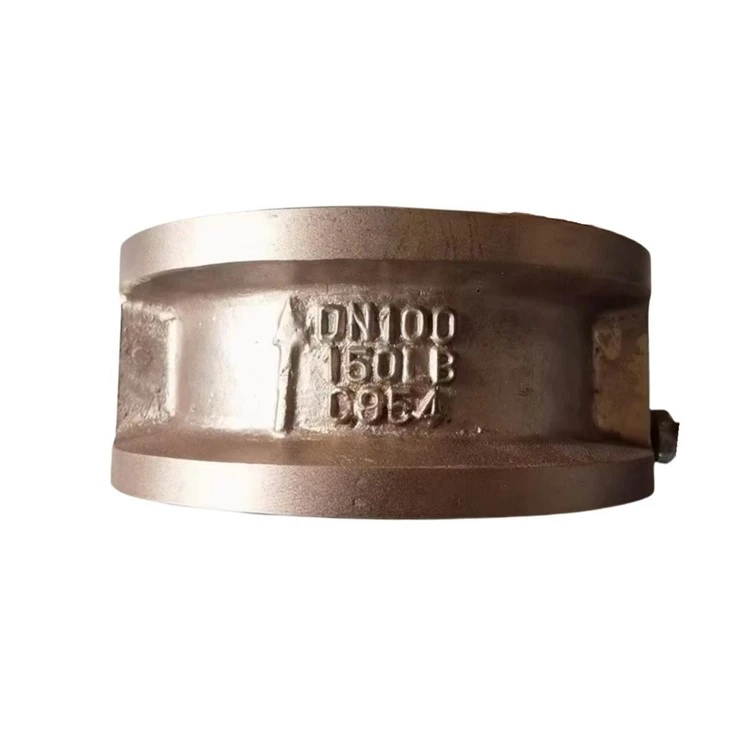

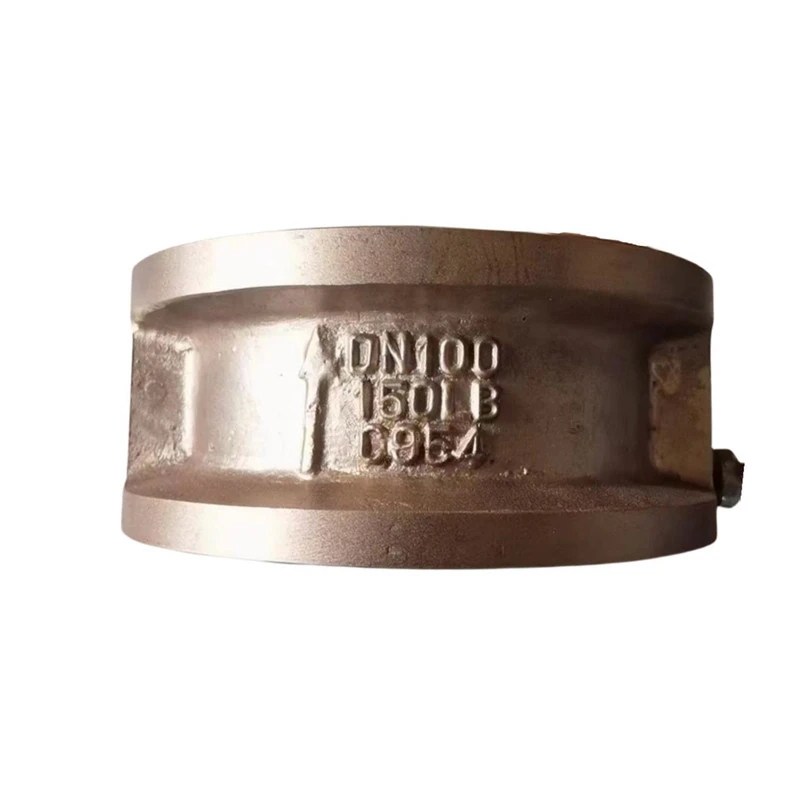

Supapă de reținere cu clapetă dublă

Nume produs: supapă de reținere cu clapetă dublă
Model: DH77X-10/16T
Dimensiuni: DN40-DN1000
Metoda de conectare: Wafer
Presiune de lucru: PN16,PN10,150LB,5K,10K
Interval de temperatură: -10 grade -100 grade
Acoperire: Acoperire epoxidică prin fuziune în conformitate cu ANSI/AWWA C550

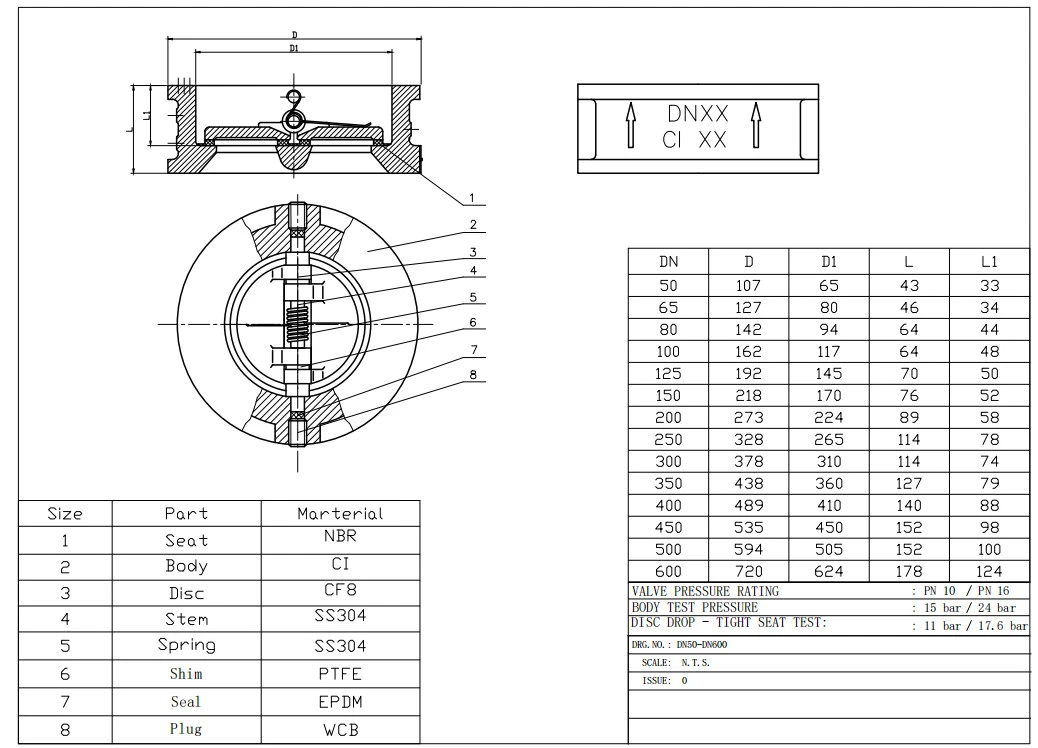

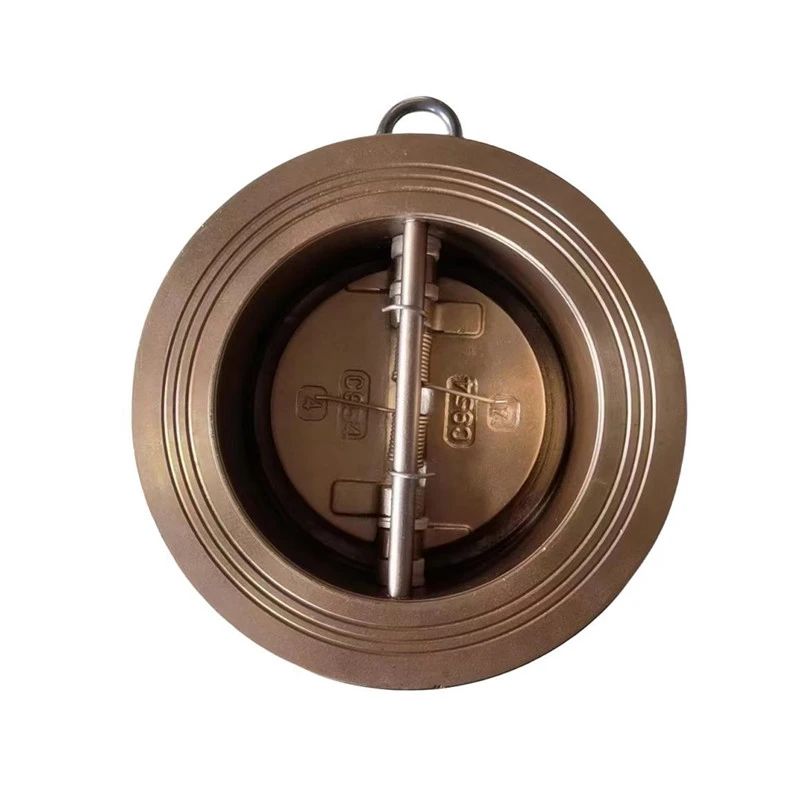

Diagrama structurală a supapelor de reținere fluture este foarte simplă și, în comparație cu alte supape de reținere, lungimea lor structurală este, de asemenea, foarte mică. Supapa de reținere fluture, cunoscută și sub denumirea de supapă de reținere fluture, este conectată într-un stil wafer. Placa supapei constă din două plăci fluture semicirculare, care sunt conectate prin tija supapei și resetate forțat de arcuri. Principiul de funcționare al supapei de reținere fluture este: atunci când fluidul curge prin canalul corpului supapei, presiunea medie este mai mare decât forța arcului și două plăci fluture sunt împinse deschise, supapa se deschide și fluidul curge; Când fluidul încetează să curgă, din cauza forței arcului, cele două plăci fluture sunt forțate să se reseteze, iar supapa se închide pentru a împiedica curgerea mediului înapoi. Diagrama structurii supapei de reținere fluture Supapă de reținere fluture, cunoscută și sub numele de supapă de reținere cu dublu disc, suprafața sa de etanșare poate fi realizată din material rezistent la uzură sau căptușită cu cauciuc, cu o gamă largă de aplicații și etanșare fiabilă. Supapele de reținere fluture sunt supape automate care nu necesită operare manuală. Acest tip de supapă este de obicei folosit pentru conducte pure, precum și pentru instalații industriale, de mediu, de tratare a apei și pentru instalațiile de instalații de clădire înalte pentru a preveni refluxul mediu. Preveniți curgerea inversă a mediului.









1. Dimensiuni mici, greutate redusă și structură compactă.

2. Bazați-vă pe cuplul arcului pentru a se închide rapid de la sine.

3. Poate fi instalat atât pe conducte orizontale, cât și pe cele verticale.

4. Performanță sigură și fiabilă, cu performanțe bune anti-interferențe.

5. Linia de etanșare, cu o performanță de etanșare mai bună, poate obține scurgeri zero sub presiune statică.

6. Rezistența adezive dintre cauciuc și corpul supapei este mare, ceea ce poate împiedica în mod eficient căderea scaunului supapei în timpul utilizării.

7. Flanșele superioare și inferioare și pereții interiori ai corpului supapei sunt tratați cu ulei antirugină cu peliculă tare pentru a evita deteriorarea peliculei de vopsea în timpul procesului de vulcanizare a cauciucului după pulverizare, precum și îmbătrânirea scaunului supapei din cauciuc cauzată de secundare. temperaturi mari.

8. Corpul supapei este realizat din pulbere de rășină epoxidică, cu aderență puternică și rezistență ridicată la impact.

9. Flanșele superioare și inferioare sunt sigilate cu linii de apă pentru o mai bună performanță de etanșare.
