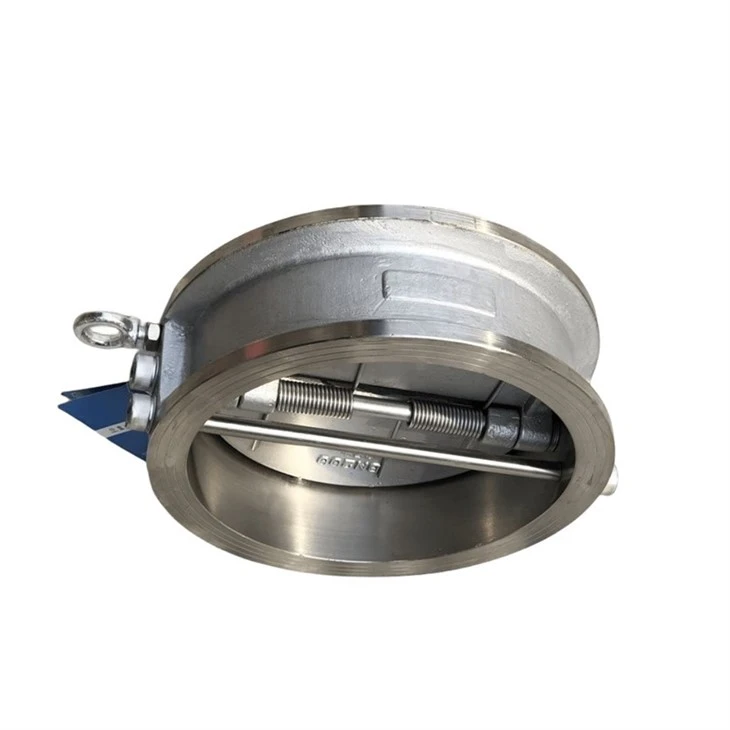

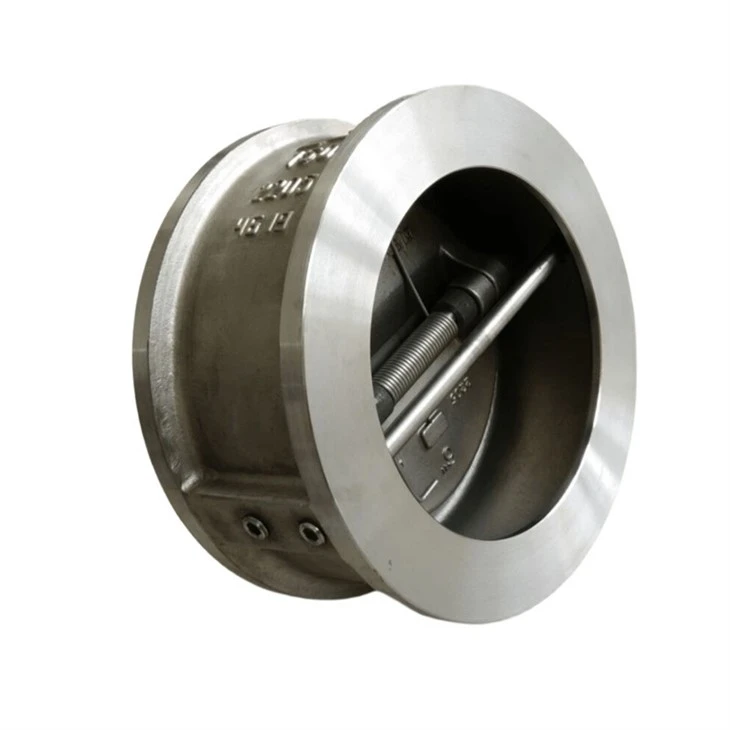

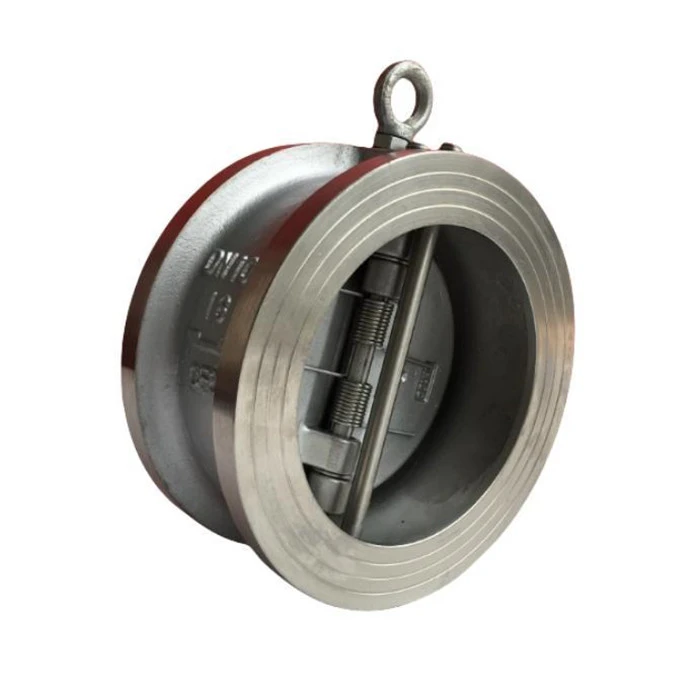

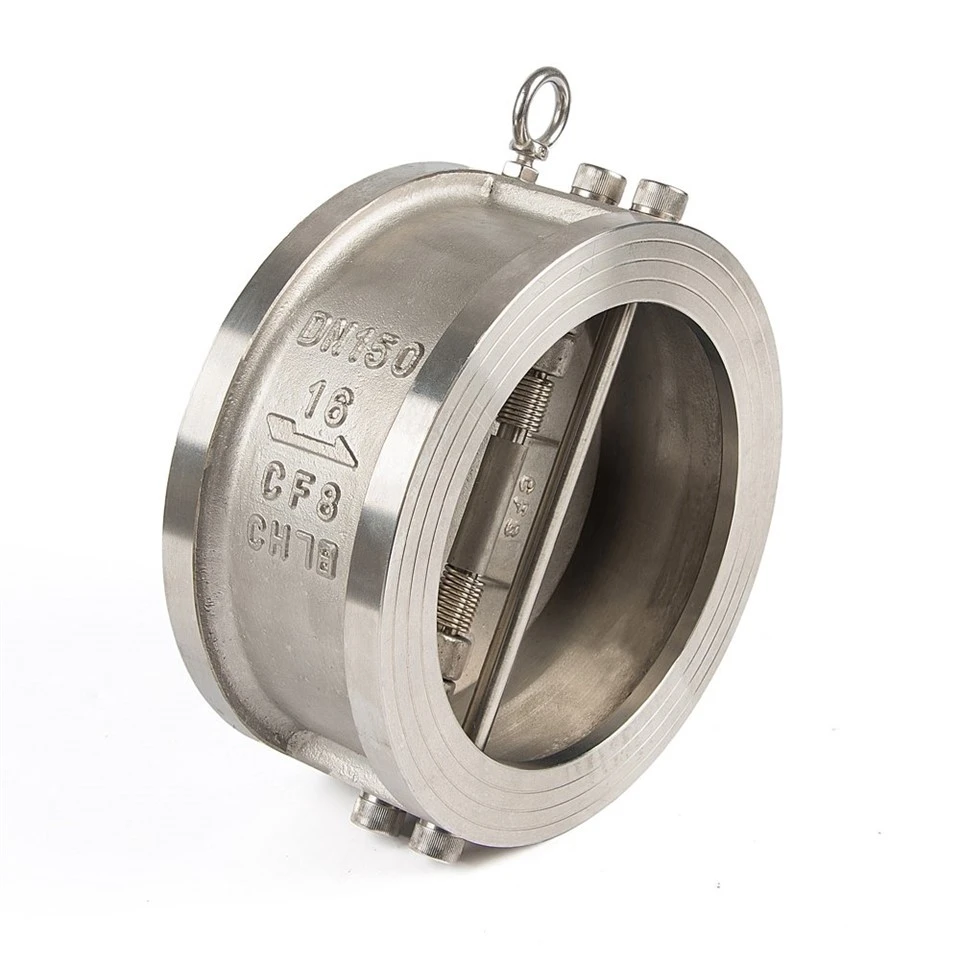

Supapă de reținere fluture din oțel inoxidabil

Nume produs: supapă de reținere fluture din oțel inoxidabil
Model: DH77X-10/16P
Dimensiuni: DN40-DN1000
Metoda de conectare: Wafer
Presiune de lucru: PN16,PN10,150LB,5K,10K
Interval de temperatură: -10 grade -100 grade
Acoperire: Acoperire epoxidică prin fuziune în conformitate cu ANSI/AWWA C550





Supapa de reținere fluture din oțel inoxidabil este, de asemenea, o supapă de reținere cu acțiune de balansare, dar este o supapă cu dublu disc care se închide sub acțiunea unui arc. Fluidul de jos în sus împinge discul supapei deschis. Supapa are o structură simplă și este prinsă între două flanșe, cu o dimensiune totală mică și greutate redusă.

Supapa de reținere fluture din oțel inoxidabil are două discuri în formă de D cu arc, plasate pe un arbore nervurat peste orificiul traversant al supapei. Această structură scurtează distanța pe care se deplasează centrul de greutate al discului supapei. Comparativ cu supapele de reținere cu un singur disc de aceeași dimensiune, această structură reduce, de asemenea, greutatea discului de supapă cu 50%. Datorită utilizării sarcinii cu arc, această supapă răspunde foarte rapid la reflux.









1. Structura ușoară cu disc dublu a supapelor de reținere fluture din oțel inoxidabil face ca etanșarea scaunului și funcționarea să fie mai eficiente.
2. Funcția de arc cu braț lung a supapelor de reținere fluture din oțel inoxidabil permite discului supapei să se deschidă și să se închidă fără frecare, iar arcul acționează independent pentru a închide discul supapei (DN150 și mai sus).
3. Manșonul de susținere al balamalei a supapei de reținere fluture din oțel inoxidabil reduce frecarea și minimizează fenomenul de lovitură de berbec atunci când este oprit de un disc de supapă independent (diametru mai mare).
4. În comparație cu supapele de reținere batante convenționale, supapele de reținere tip fluture din oțel inoxidabil au o structură mai robustă, mai ușoară, mai mică, mai eficientă și mai ieftină. Această supapă îndeplinește standardele API 594. Pentru majoritatea dimensiunilor, lungimea structurală a acestei supape este doar 1/4 din cea a unei supape convenționale, iar greutatea sa este de 15% până la 20% din cea a unei supape convenționale. Prin urmare, este, de asemenea, mai ieftin decât o supapă de reținere oscilantă. De asemenea, este mai ușor de instalat.
5. Supapa de reținere fluture din oțel inoxidabil are, de asemenea, caracteristici structurale speciale, ceea ce o face o supapă de reținere fără impact de înaltă performanță. Aceste caracteristici includ deschiderea fără curățare, majoritatea dimensiunilor de supape sunt echipate cu structuri independente de arc și un sistem independent de suport pentru disc. Unele dintre aceste caracteristici nu sunt posedate de supapele de reținere. Supapa de reținere fluture cu disc dublu poate fi, de asemenea, proiectată ca tip de ureche ridicată, corp de supapă extins cu flanșă dublă.
